Memperbaiki LCD BLANK PUTIH 3230

Suatu hari seorang kawan datang dengan membawa sebuah handphone nokia 3230. “ Bro, Handphone ini saya sudah ganti LCDnya, juga Board atasnya, bahkan Fleksibelnya, tapi tetap saja LCD nya “blank”. Kata kawan saya. “ bagaimana cara perbaikannya lagi?”

Yuuuu kita lihat central service mengerjakan dengan diam-diam…..


Kemudian handphone tersebut dibongkar, mula mula buka penutup battery

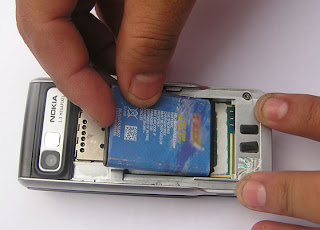

lalu lepas battery



lepaskan kedua baut yang ada di belakang



cungkil bagian atas



sampai terlepas



buka baut yang ada pada casing bagian belakang atas



setelah terlepas bautnya, casing bagian depan bisa dilepas



cungkil bagian penutup LCD



penutup LCD bisa dilepas



lepas LCD dengan pinset



angkat LCDnya



angkat penutup keyboard



lepaskan plastik penutup keypad



angkat keypad



tekuk board depan



terdapat tiga (3) fleksibel, lepas dengan menggunakan pinset



lepas penutup



board bisa diangkat



Dari hasil laporan sang teman, board bagian atas, LCD dan juga fleksibel sudah diganti dengan yang bagus, tetapi handphone tetap tidak normal, bisa disimpulkan bahwa kerusakan mungkin terjadi di board bagian bawah. Maka board dilepas, hubungkan board dengan power supply untuk melakukan pengecekan pada board bawah.

lihat arus power supply setelah pada tegangan 3,6 volt


hubungkan kedua kutub ke hendphone



lihat skema bagian LCD pada gambar berikut ini
Kita harus lakukan pemeriksaan pada setiap jalur LCD dengan prodedur perbaikan LCD yang ada dengan menggunakan suatu alat yang namanya oscilloscope.
Kita langsung ukur pada konektor fleksibel.



Setelah dilakukan pengukuran ternyata adanya ketidak normalan pada kaki ke. Dari skema bisa disimpulkan komponen tidak normal. Komponen yang rusak



Setelah dilakukan penggantian, handphone menjadi normal kembali

wah bro Hendphone goe balik NORMAL lagi THANKZ yaaaaa, kata Kawan. akhir ya kita selesai mengintip teknisi central service mengerjaka tugas nya.
